压力变送器负极接地，表亮了为什么电流不准？

压力变送器负极接地，表亮了为什么电流不准？

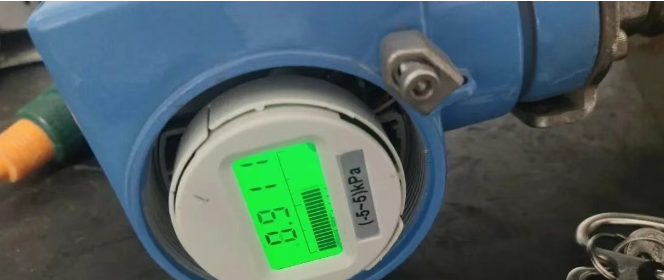

前几天跟着老师傅去车间修压力变送器，那台变送器的24V负极线断了，表头黑着屏完全没反应。旁边刚来的学徒着急排查问题，无意识就把断了的负极线碰到了车间的接地线上，没想到表头“唰”地一下就亮了。学徒正高兴呢，老师傅让他测测电流输出，这一测才发现不对劲本该跟着压力数值稳定输出4-20mA的信号，现在忽高忽低，跟实际压力完全对不上号。

学徒当时就懵了，拉着老师傅问：“线接上了，电也通了，咋信号就不准了呢？”其实这事儿，咱们新手刚接触电路维修特别容易踩坑，今天就好好唠唠。首先得说清楚，按规范操作，变送器的24V负极绝对不能随便接地，这是妥妥的违规操作，但咱们先把规范放一边，先解决新手的疑惑：为啥表头能亮，电流却不准，更关键的是，这么接到底有多危险。

表头能亮，原因特别简单，就是供电回路通了。变送器表头要工作，只需要有电流从24V正极流进去，再从负极流出来，形成一个完整的回路就行。原本的负极线断了，回路断了，表头自然黑屏；把负极接地线，相当于给电流找了个新的回流通道，电流能正常流过表头，它肯定就亮了。这一步只关乎“有没有电”，跟信号准不准没关系。

真正的问题出在电流输出上，这就牵扯到电路里的“电位参考点”了。咱们的压力变送器，输出4-20mA电流信号，是靠内部电路检测压力传感器的电位，再和一个固定的参考点电位做对比，计算出差值后转换成对应的电流信号。

这个参考点，在标准接线里，就是24V电源的负极，电路设计的时候，所有的电位计算都是以这个负极为0基准来算的。

但学徒把负极换成了地线，这就等于偷偷换了参考点。

车间的地线看着是接地的，可它不是咱们变送器电路的“专属基准”，哪怕这次运气好，地线上没有带微弱的杂散电压和杂乱电流，基准不匹配也会让内部电路算错电位差，对应的电流信号自然不准；这就好比你量身高，本来是以地面为基准，结果突然换成了板凳面，量出来的数肯定不是你真实的身高。

更要敲黑板提醒新手的是，这次没出事儿纯粹是运气好！要是地线上刚好带有杂乱的电流或者不明电压，麻烦可就大了——轻则直接烧毁变送器表头，重则会顺着线路影响到中控室的卡件，把卡件的保险烧了都是小事，要是把昂贵的卡件主板烧了，那损失可就大了。

所以咱们新手要记住，电路维修里“通电”和“正常工作”是两码事，“没出事”不代表“操作对”。

通电只需要回路通，而正常工作得保证电路的基准、参数都符合设计要求。像变送器负极接地这种操作，别说应急用，连想都别想，不仅会导致信号不准，还藏着烧毁设备的大隐患。
